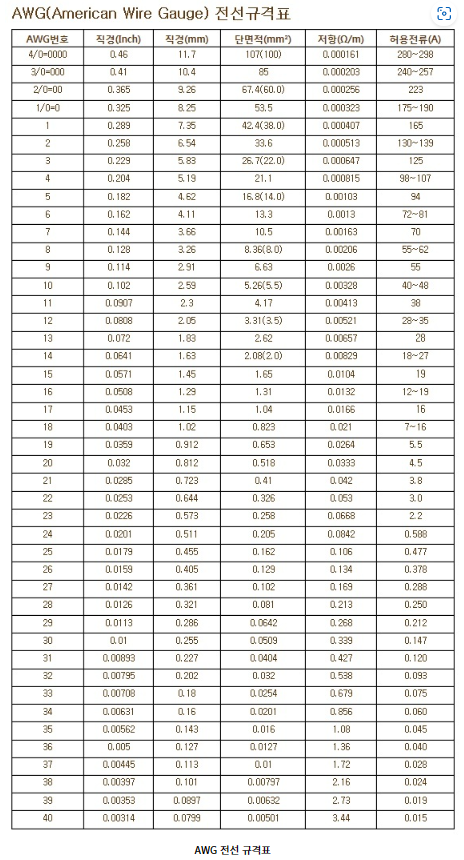

AWG 전선 규격표
2023. 2. 28. 17:15
반응형
AWG(American Wire Gauge)
미국의 전선 규격입니다. AWG 숫자가 클수록 전선의 굵기 및 허용전류는 작아지며, AWG 숫자가 작을수록 전선의 굵기 및 허용전류는 증가합니다.
모든 전선이 아래 표와같이 정확하게 맞는게 아닌, 케이블 Spec, 모델, 도체의 성분에 따라 달라지므로 정확한 허용전류 및 굵기를 선정하기 위해서는 Cable Maker의 DataSheet를 확인 후 사용하기를 권장합니다.
